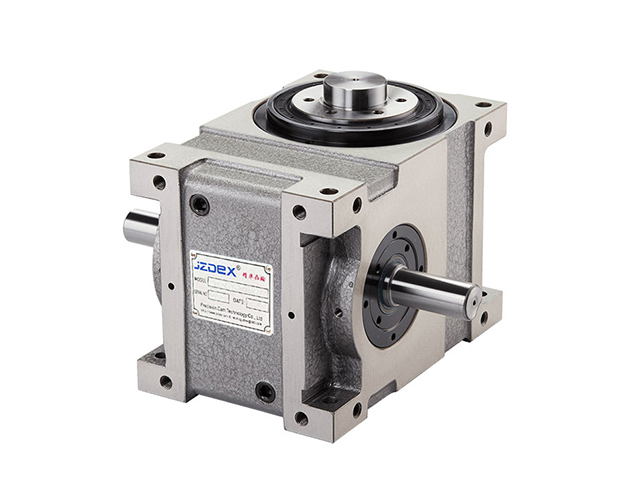

凸輪分割器怎么用_凸輪分割器精度_凸輪分割器結構圖_凸輪分割器的設計是安裝在輸入軸上的凸輪，與固定在輸出軸的分度盤上的滾針軸承嚙合。以徑向嵌入在分度盤圓周表面的滾針軸承，與凸輪相應的斜面作線性接觸。當輸入軸旋轉時，凸輪按照給定的位移曲線轉動，分度盤兩組滾針軸承，騎在凸輪的直線上時，即在靜態范圍內，滾針軸承轉動，但分度盤本身并不旋轉。凸輪旋轉到曲線位置時，通常由兩個凸輪滾子接觸轉換為三個凸輪滾子接觸，以便輸出軸的旋轉可均勻將力傳遞到輸出軸。如果在凸輪表面和滾針軸承之間有不滑順情況，則會損害分割器。通過旋轉支撐輸出軸的偏心套，和調整輸入軸和輸出軸之間的距離，可排除旋轉不滑順的現象。通過調整預負荷，來接近滾針軸承和凸輪的彈性區，從而加強分割器剛性。在空間連接兩點有無數的曲線。
但是，當設計分度運動時，曲線的使用有必要盡量平穩。為此，應考慮材料的振動、噪音和剛性。也應考慮負荷和速度。在考慮了所有因素之后，一般采用強調速度、加速和跳動性能的曲線。加速、對于分割器精度和凸輪及滾針軸承的壽命有特別重要的影響。位移曲線表示輸入軸位移（轉動時間、轉動角度）與輸出軸位移之間的關系。非連續曲線：包括恒定速度曲線和恒定加速曲面。
